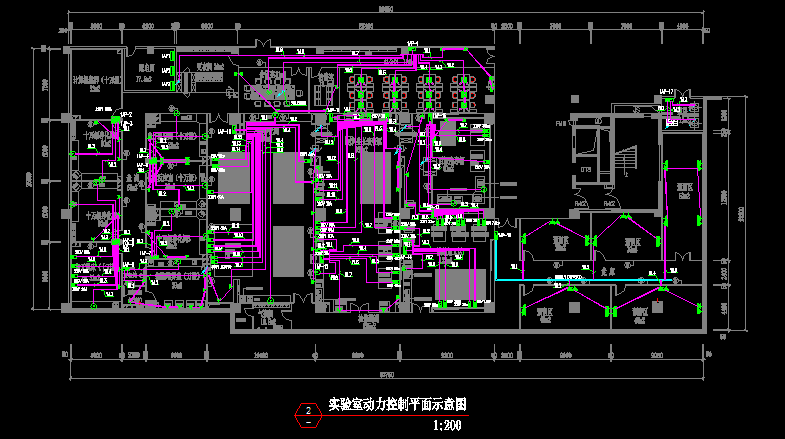

電氣系統工程
實驗室用電系統與普通辦公區的用電敷設是不同的,因此實驗室的用電負荷對于整個實驗室工程來說是必不可少的一部分。
用電安全的基本要素有:電氣絕緣良好、保證安全距離、線路與插座容量與設備功率相適宜、不使用三無產品(無生產日期、無質量合格證以及無生產廠家)。
一、電力設計
1、建筑電源來自配電室,由甲方提供。電壓AC220/380V,50Hz,采用三相五線
制配電系統,接地型式采用TN-S系統,要求中性線(N)與保護線(PE)絕對分
開并相互絕緣。
2 、動力及照明電纜選用阻燃型:ZR-YJV/ZR-BVV。
3 、 室內墻上安裝的控制按鈕、插座均采用嵌墻暗裝的方式。
4 、電氣設備,管線暗裝時,須與土建裝飾專業密切配合,提前施作。
5 、有潔凈要求的房間,電氣管線管口及安裝于墻上的各種電器設備與墻體接縫
處應有可靠的密封措施。潔凈房間的燈具的頂面應緊靠裝飾頂板,不得有縫
隙,以免積灰。
6、 實驗室內應使用空氣開關并配備必要的漏電保護器;電氣設備和大型儀器須接地良好,對電線老化等隱患要定期檢查并及時排除。
7、 實驗室內電氣設備及線路設施必須嚴格按照安全用電規程和設備的要求實施,不許亂接、亂拉電線,墻上電源未經允許,不得拆裝、改線。
8、 在實驗室同時使用多種電氣設備時,其總用電量和分線用電量均應小于設計容量。連接在接線板上的用電總負荷不能超過接線板的最大容量。
9、 不得使用閘刀開關、木質配電板。
10、 接線板不能直接放在地面,不能多個接線板串聯。
11、 實驗室用電的注意事項:
A實驗前先檢查用電設備,再接通電源;實驗結束后,先關儀器設備,再關閉電源。
B. 工作人員離開實驗室或遇突然斷電,應關閉電源。
C. 不得將供電線任意放在通道上,以免因絕緣破損造成短路。
做完實驗或離開實驗室要及時斷電,確保實驗裝置不帶電(例如儲能系統電壓應在安全電壓以下)。
二、照明設計
1. 室內照明燈具選用高效熒光燈或節能燈;光源發光效率應大于60流明/W,顯色指數大于等于 80。熒光燈配置電子鎮流器;
2. 照度及照明功率密度值要求:
力學性能實驗室 (300lx) 12W/m2 建材實驗室 (300lx) 12W/m2
樣品間 (300lx) 12W/m2 鹽霧實驗室 (300lx) 12W/m2
環境模擬實驗室 (300lx) 12W/m2 儲存間 (200lx) 8W/m2
儀器室 (300lx) 12W/m2 感觀評價室 (350lx) 15W/m2
理化處理室 (350lx) 15W/m2 有機處理室 (350lx) 15W/m2
天平室 (350lx) 15W/m2 光譜儀器室 (300lx) 12W/m2
色譜儀器室 (350lx) 15W/m2 標本室 (350lx) 15W/m2
三、防雷與接地
1、各種接地如防雷接地,用電設備的保護接地等共用同一接地裝置,接地電阻不大于1歐姆。若實測達不到要求,須補打接地極.
2、為防雷擊電磁脈沖的干擾,在如下位置設有SPD電涌保護器:
1). 低壓配電進線總開關處。
2). 室內消防控制室,弱電機房等的配電箱進線側。
3). 屋面機房及室外配電箱的電源引入端處。
4). 弱電電源在入戶處設SPD電涌保護器。
四、常用導線敷設方式及部位代號如下:
CT 金屬線槽敷設 WC 沿墻暗敷 SC 穿鍍鋅電線管敷設
ACE 吊頂內明敷 CE 沿頂板面敷設 BVV 普通雙塑銅芯電線
FC 沿地暗敷 PC 穿難燃硬塑管敷設 SCE 天花(或墻)內敷設

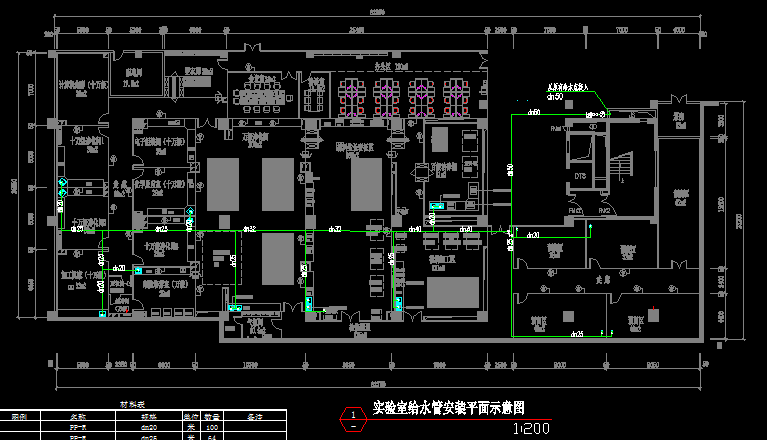

給排水系統工程
實驗室給、排水系統是在建筑給、排水的基礎上特殊設計的給、排水系統,它具有非標準的給、排水設計及多種變化的布局。
實驗室給、排水系統的設計工作是在建筑工程設計前來完成的。它與建筑工程、建筑給、排水是一體化的產物,因此設計工作必須由專業人員根據實驗室所配置的實驗臺所需給、排水的要求來確定,然后設計整體工程的給、排水布局。
實驗室中的化學試驗所涉及的酸性、堿性及各種腐蝕性廢液的排放會對環境造成嚴重的污染,在此標準中已制定了相應的處理方法。
實驗室給、排水系統配置分為給水部分與排水部分。
一、 給水部分
1、1給水部分包括:化驗水龍頭、上水管、上水閥門、連接件。
1、1、1化驗水龍頭
A、三聯化驗水龍頭 B、單聯化驗水龍頭C、化驗水龍頭 D、U型水龍頭 E、T型水龍頭 F、立式直角水龍頭G、感應水龍頭 H、遙控開關
1、1、2水龍頭應用標準
1、1、3水龍頭材質為鑄銅,表面噴塑。
1、1、4化驗水龍頭出水口全部為尖嘴,可接插∮12mm的橡膠軟管。
1、2化驗水龍頭的連接與固定
1、2、1化驗水龍頭的固定方法
化驗水龍頭底部有調節螺母、絲桿、固定螺母。安裝首先把固定螺母拆下,把絲桿插入已定位的上水定位孔,緊固固定螺母,余留絲桿與上水管接頭連接。
1、3上水管
1、3、1上水管使用鋁塑管,無毒、無污染;內、外層全部為聚乙烯材料,中間部位為鋁材。經檢驗,在60°C以下可耐各種濃度的酸、堿液體。其物理性能如下:
1、4上水管銅制壓緊型管接頭
1、4、1銅制壓緊型管接頭可分為:三通管接頭、彎頭管接頭、直通管接頭。
1、4、2銅制壓緊型管接頭與鋁塑管匹配使用。
檢測壓力:2.8Mpa/H 拉拔力:溫度變化處理前 25KN,溫度變化處理后 20KN。
1.5 上水閥門
1、5、1上水管在地面預留時,必須配置耐腐適合實驗室用的上水閥門。
1、5、2上水閥門設計為G1/2“,距地面高度為100mm.
二、排水部分
1、 1排水部分包括:化驗水槽、排水管
2、1、1化驗水槽為PP材料模具制做,具有較強的耐腐蝕性能,檢測結果如下:
2、1、3化驗實驗臺返污存水斗:材料為PVC與化驗水槽連接,按所選用的化驗水槽下水口配做,連接處采用標準的橡膠圈密封緊固處理;
2、1、4化驗水槽與臺面組合采用在臺面底部支撐結構。如下圖:
2、1、5排水管
排水管、連接件三通、彎頭,直管、變徑等全部采用PVC材料,并配用專用PVC膠水連接固定。
2、1、6排水管道在使用于多孔下水時,要設計出下水的斜度,并配托架支撐。
2、1、7排水管預留高度標準:80~100mm,其預留位置按實驗室平面布局圖。
2、1、8酸性、腐蝕性的廢液的處理方法;
2、1、8、1活性炭吸附的作用
A、除臭 去除酚類、油類、植物腐爛和氯殺菌所導致水的異臭。
B、除色 去除鐵、錳等重金屬的氧化物和有機物所產生的色度。
C、除有機物 去除腐植酸類、蛋白質、洗滌劑、殺蟲劑等天然的或人工合成的有機物質,降低水的耗氧量(BOD值、COD值)。
D、除重金屬:去除汞(Hg)、鉻(Cr)、砷(As)、錫(Sn)、銻(Sb)、 等有毒、有害的重金屬。
2、1、8、1A酸性污水的中和方法:
